传导骚扰抗扰度测试Conducted disturbance immunity test
传导骚扰抗扰度测试

检测依据标准

IEC 61000-4-6/GB T 17626.6:射频场感应的传导骚扰抗扰度试验
对于低频(150kHz-80MHz/230MHz)的射频信号,由于其波长比EUT尺寸要长得多,EUT的互连电缆(包括电源线和信号线)比EUT本身更容易成为天线而接收电磁场,因此射频抗扰度试验的低频部分,采用传导测试量方式,更直接。射频传导抗扰度测试使用的信号和IEC 61000-4-3完全相同,只是频率范围不同。

试验方法与技术 Test methods and techniques
试验方法与技术

CDN直接容性耦合注入

适合于电源线(使用M型CDN)以及常用电缆(例如非屏蔽非平衡线AF2,AF3,AF4,AF5,AF8;屏蔽电缆S1,S1/75,S2,S4,RJ45S,S9,S15,S25,S37,S50;非屏蔽平衡线T2,T4,T8,RJ11,RJ45等)。

电磁钳注入

适合于电源线(使用M型CDN)以及常用电缆(例如非屏蔽非平衡线AF2,AF3,AF4,AF5,AF8;屏蔽电缆S1,S1/75,S2,S4,RJ45S,S9,S15,S25,S37,S50;非屏蔽平衡线T2,T4,T8,RJ11,RJ45等)。

电流钳注入

如果无法使用CDN,而且被测电缆的长度很短,就需要使用电流钳。

直流注入法

通过100Ω电阻直接注入到同轴电缆的屏蔽层上。

检测技术

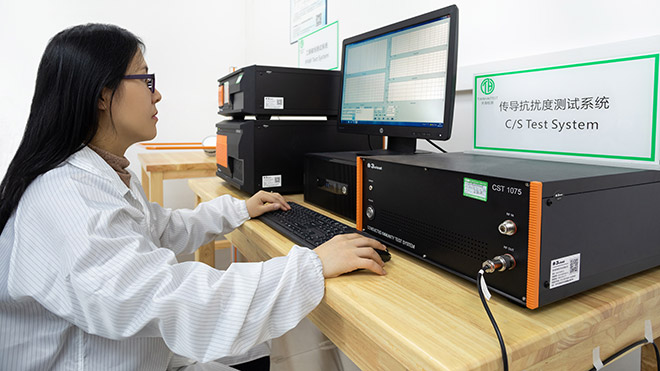

天海检测C/S测试系统采用3C test新的测试系统CST 1075,测试频率范围80~230MHz,同时还配置三相五线耦合去耦网络CDN M5,AC380V 32A, Max.,可完全满足新版本C/S测试。
