深圳EMC测试认证公司ESD静电测试是什么?

来源: | 发布日期:2021-07-02

 电子产品的静电损坏可能产生于生产、装配、封装、运输、组装和测试各个环节。为了模拟电子产品在不同环境中的不同静电放电方式,为了完整地评估电子产品对静电放电的敏感度,国内外各大组织机构已构建了相应的静电放电模式和测试标准。深圳EMC测试认证公司 天海检测为您解析关于ESD静电检测到底是测试什么。

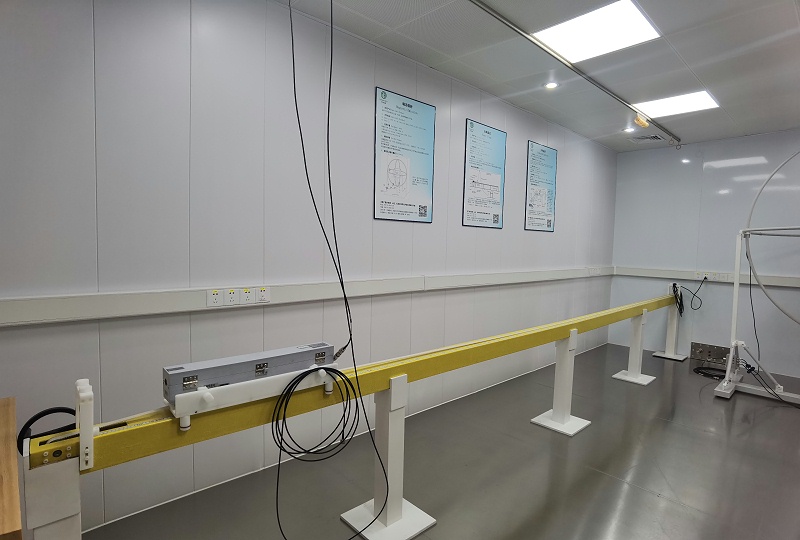

深圳EMC测试认证公司

ESD静电检测是测试什么?

静电放电产生原因以及对产品电路等破坏方式的不同,国内外已形成一套静电放电测试标准,其目的是建立可重复的测试方法来提供可靠且准确的结果,判别芯片对静电放电的敏感等级,并可用来重现静电放电造成的故障。静电测试可以分为产品通过型测试和样品研究型测试两类。

1、产品通过型ESD静电检测

产品通过型ESD静电检测包括人体模型(Human BodyModel, HBM)、机器模型(Machine Model, MM)、元件充电模型(ChargedDevice Model, CDM)等器件级测试,IEC国际电工委员会IEC 61000-4-2标准定义的接触放电和空气放电系统级测试。器件级HBM、MM、CDM测试的目的都是保证IC在制造过程中不受损坏,而IEC 61000-4-2规定的系统级测试则用于模拟现实世界中的终端用户ESD事件,衡量终端用户电子产品的ESD性能。

2、样品研究型ESD静电测试

虽然产品通过型测试可以获得ESD防护器件的失效阈值,但是不能给出帮助分析ESD防护器件失效原理的详细数据。ESD防护器件设计的关键是对其失效原理的正确分析,传输线脉冲(Transmission Line Pulse,TLP)测试技术可以获得器件的关键性能参数,包括ESD器件的触发点、维持点和失效点的电流、电压,以便在生产制造过程中调整相关设计,从根本上提高产品的ESD防护能力,保证良率。同时,由于直流特性在大电流时有严重的自热效应,并不能表征ESD事情发生时的瞬态特性,所以TLP测试就变得十分必要了。TLP测试就是研究型测试,与直流IV测试相比它属于准静态测试,其测试原理如图5所示。

深圳EMC测试认证公司天海检测现为国家高新技术企业,获得CNAS(中国合格评定国家认可委员会实验室认可证书)与CMA(检验检测机构资质认定证书)并获得美国UL、TUV、Intertek 、TIMCO、FCC、EMCC、NEMKO、SGs、vCCI、KEMA、KETl等认可。服务涉及医疗设备、家用电器、音视频设备、信息技术设备、电池、灯具、通讯等领域。成功地为客户申请了防爆合格证、CE认证、FCC、ROHS、UL认证、CCC、防爆认证、ISO等认证。
